Sơ đồ tải trọng cẩu 50 tấn là tài liệu kỹ thuật quan trọng nhất giúp đảm bảo an toàn tuyệt đối trong mọi thao tác nâng hạ. Tại OTO JAC Việt Nam, chúng tôi nhận thấy việc hiểu rõ sơ đồ này giúp khách hàng tối ưu hóa hiệu suất vận hành xe. Bài viết này cung cấp phân tích chuyên sâu về biểu đồ nâng, thông số kỹ thuật và hướng dẫn sử dụng thực tế cho dòng cẩu Kato 50 tấn.
Hiểu đúng về sơ đồ tải trọng cẩu 50 tấn trong vận tải chuyên dụng
Trong lĩnh vực máy công trình, sơ đồ tải trọng cẩu 50 tấn không đơn thuần là một bản vẽ mà là giới hạn vật lý của thiết bị. Biểu đồ này thể hiện mối quan hệ khăng khít giữa tầm với, góc nâng và khả năng chịu tải của hệ thống thủy lực. Đối với các dòng xe chuyên dụng JAC gắn cẩu, việc nắm vững thông số giúp bảo vệ khung gầm và hệ thống xylanh nâng.
Người vận hành cần hiểu rằng “50 tấn” chỉ là mức tải cực đại tại bán kính làm việc nhỏ nhất (thường dưới 3m). Khi tầm với tăng lên, momen lật sẽ thay đổi khiến tải trọng nâng an toàn giảm mạnh theo tỷ lệ nghịch với khoảng cách.

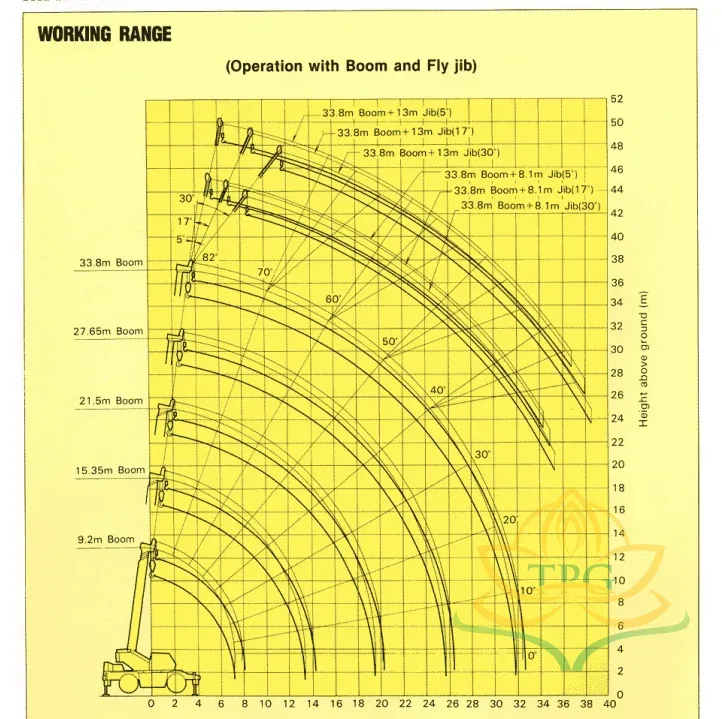

Sơ đồ tải trọng cẩu 50 tấn Kato KR-500 chi tiếtSơ đồ tải trọng cẩu 50 tấn dòng Kato KR-500 hiển thị các đường cong đặc tính nâng tại các góc độ khác nhau.
Thông số kỹ thuật xe cẩu Kato 50 tấn cập nhật mới nhất 2026
Để sử dụng sơ đồ tải trọng cẩu 50 tấn hiệu quả, kỹ thuật viên cần nắm chắc cấu hình phần cứng của thiết bị. Dưới đây là bảng thông số tham khảo cho dòng Kato KR-500, mẫu xe cẩu bánh lốp phổ biến được nhiều doanh nghiệp logistics tại Miền Bắc tin dùng.
| Thông số kỹ thuật | Giá trị chi tiết | Ghi chú kỹ thuật |
|---|---|---|
| Tải trọng nâng tối đa | 50.000 kg (50 Tấn) | Tại tầm với 3.0m |
| Chiều dài cần chính | 9.2m – 33.8m | 4 đoạn cần thủy lực |
| Chiều dài cần phụ (Jib) | 8.1m – 13.0m | Hai góc offset tùy chỉnh |
| Chiều cao nâng tối đa | 34.0m (cần chính) | 48.0m (khi có cần phụ) |
| Tầm với hoạt động tối đa | 31.0m (cần chính) | 38.0m (khi có cần phụ) |
| Động cơ | Mitsubishi 6D24-T | Diesel Turbo Intercooler |
| Công suất tối đa | 224 kW / 2200 rpm | Tiêu chuẩn khí thải Euro 4/5 |
| Hệ thống an toàn | ACS (Automatic Crane System) | Cảnh báo quá tải tự động |
| Giá tham khảo 2026 | Liên hệ OTO JAC | Tùy vào tình trạng xe và đời máy |
Mẫu xe này sử dụng hệ thống khung gầm chassis chịu lực cao, tương đương với tiêu chuẩn thép chuyên dụng trên các dòng JAC A5 series 5 chân. Sự ổn định của chân chống (outriggers) đóng vai trò quyết định đến độ chính xác của sơ đồ tải trọng cẩu 50 tấn khi làm việc.
Giải mã các thành phần cốt lõi trong sơ đồ tải trọng cẩu 50 tấn
Việc đọc hiểu bản vẽ kỹ thuật đòi hỏi sự tập trung vào bốn biến số nền tảng cấu thành nên năng lực nâng của thiết bị. Mỗi biến số đều tương tác trực tiếp với hệ thống máy tính trung tâm trên cabin xe cẩu hiện đại đời 2026.
- Tầm với (Working Radius): Là khoảng cách ngang đo từ tâm quay của mâm xoay đến tâm của vật nặng cần nâng hạ.
- Tải trọng định mức (Rated Load): Tổng trọng lượng vật nâng bao gồm cả móc cẩu, cáp treo và các thiết bị phụ trợ đi kèm.
- Góc nâng cần (Boom Angle): Góc tạo bởi cần chính và mặt phẳng nằm ngang, quyết định trực tiếp đến cánh tay đòn momen.
- Chiều dài cần (Boom Length): Độ vươn dài của các đoạn cần thủy lực, thường được chia theo các nấc cố định trong Catalog.

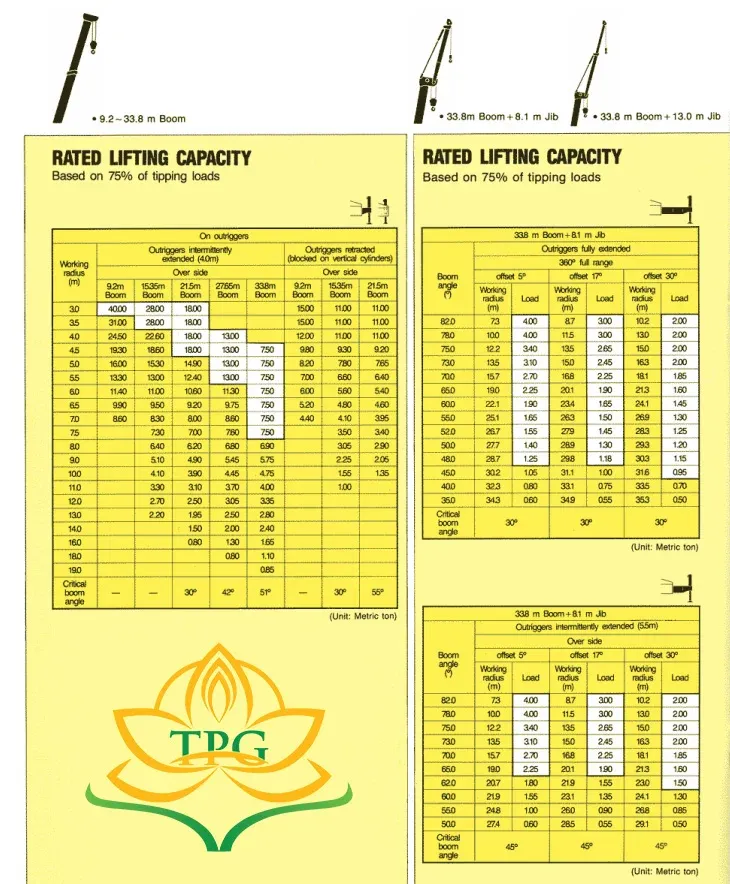

Bảng tra cứu tải trọng cần nâng cẩu Kato 50 tấnBảng tra cứu kỹ thuật hỗ trợ người vận hành xác định tải trọng an toàn nhanh chóng ngay tại hiện trường.
Quy trình 5 bước đọc sơ đồ tải trọng cẩu 50 tấn chuẩn chuyên gia
Tại OTO JAC Miền Bắc, chúng tôi luôn đào tạo kỹ thuật viên tuân thủ quy trình kiểm tra nghiêm ngặt trước khi thực hiện cẩu hàng. Việc áp dụng đúng sơ đồ tải trọng cẩu 50 tấn giúp loại bỏ 99% rủi ro đứt cáp hoặc lật xe do sai sót chủ quan.
Bước 1: Giám định tải trọng thực tế của kiện hàng
Người chỉ huy cần xác định trọng lượng tịnh của hàng hóa và cộng thêm khối lượng của bộ móc (hook block). Đừng quên tính toán lực cản gió khi nâng những vật phẩm có diện tích bề mặt lớn tại các công trường cao tầng.
Bước 2: Đo đạc thực địa và xác định tầm với làm việc
Sử dụng thước laser hoặc cảm biến trên xe để xác định vị trí hạ hàng xa nhất so với tâm xe. Khoảng cách này chính là biến số quan trọng nhất cần đối chiếu trong sơ đồ tải trọng cẩu 50 tấn để chọn cấu hình cần.
Bước 3: Lựa chọn phân đoạn chiều dài cần phù hợp
Dựa trên chiều cao nâng và tầm với, lái xe sẽ chọn ra độ dài cần tối ưu (ví dụ: 15.35m hoặc 21.5m). Cần càng ngắn thì khả năng chịu tải càng cao và độ rung lắc khi vận hành sẽ được giảm thiểu đáng kể.
Bước 4: Đối soát điểm giao trên biểu đồ đặc tính
Từ trục hoành (tầm với) dóng thẳng đứng lên phía trên cho đến khi cắt đường cong tương ứng với chiều dài cần đã chọn. Giao điểm này, khi chiếu sang trục tung, sẽ cho biết giới hạn tải trọng cho phép tại thời điểm đó.
Bước 5: Kiểm tra cấu hình chân chống và độ nghiêng
Sơ đồ tải trọng cẩu 50 tấn chỉ có giá trị khi toàn bộ chân chống (outriggers) được ra hết cỡ và kê trên nền cứng. Nếu chân chống chỉ ra được một nửa, tải trọng nâng buộc phải giảm xuống từ 30% đến 50% tùy theo quy định nhà sản xuất.
Ví dụ thực tế áp dụng sơ đồ tải trọng cẩu 50 tấn tại công trường
Giả sử quý khách cần nâng một container máy mọc nặng 18 tấn tại vị trí cách tâm xe cẩu 12 mét. Theo sơ đồ tải trọng cẩu 50 tấn của Kato KR-500, khi rút cần ở mức 21.5 mét, sức nâng an toàn đạt 20 tấn. Đối soát với thực tế, cấu hình này đảm bảo hệ số an toàn khoảng 10%, phù hợp để triển khai thi công ngay.
Tuy nhiên, nếu vật cần nâng nặng 22 tấn ở cùng tầm với đó, xe sẽ rơi vào tình trạng quá tải (overload). Hệ thống ACS sẽ phát tín hiệu cảnh báo và tự động ngắt các thao tác gây nguy hiểm cho kết cấu xe.

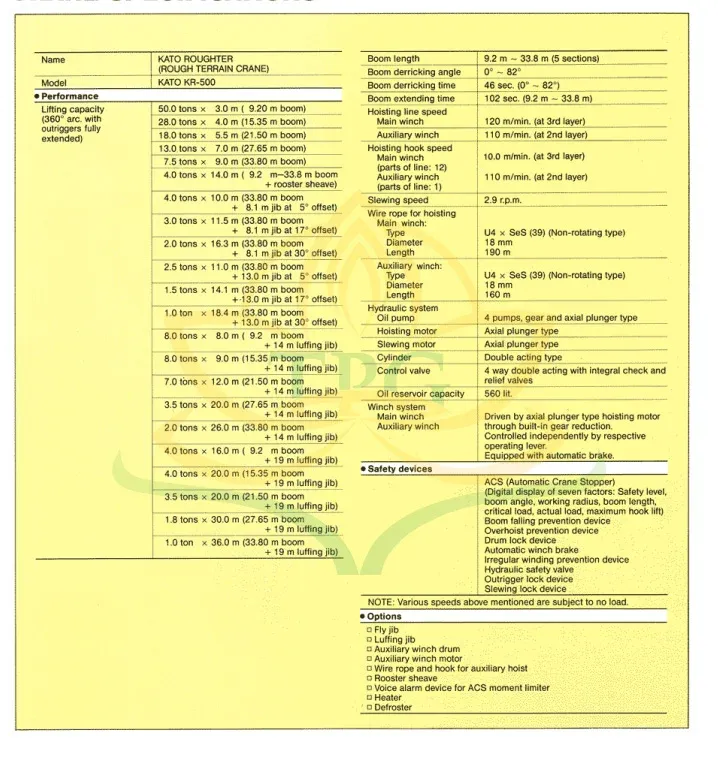

Bảng thông số kỹ thuật xe cẩu Kato KR 500 chính hãngBảng thộng số kỹ thuật KR500 thể hiện chi tiết năng lực vận hành của thiết bị trong các điều kiện khắc nghiệt.
Những lưu ý về an toàn và chi phí vận hành xe cẩu 50 tấn 2026
Vận hành xe cẩu tải trọng lớn đòi hỏi sự khắt khe về bảo dưỡng định định kỳ để duy trì độ chính xác. Theo kinh nghiệm từ các đơn vị vận tải JAC, hệ thống thủy lực cần được thay dầu sau mỗi 1000 giờ làm việc. Việc sử dụng dầu thủy lực chất lượng kém có thể làm sai lệch áp suất, gây nguy hiểm khi đối soát với sơ đồ tải trọng cẩu 50 tấn.
Về mặt tài chính, đầu tư một chiếc xe cẩu 50 tấn đòi hỏi ngân sách lớn, do đó việc tối ưu công suất là ưu tiên hàng đầu. Chủ doanh nghiệp nên trang bị thêm hệ thống giám sát từ xa để theo dõi biểu đồ nâng thực tế hàng ngày. Điều này giúp ngăn chặn tình trạng tài xế cố tình “ép” máy vượt quá giới hạn thiết kế cho phép của nhà máy.
Nếu quý khách đang quan tâm đến các dòng xe tải JAC gắn cẩu hoặc cần tư vấn sâu hơn về kỹ thuật, hãy liên hệ chuyên viên. Chúng tôi luôn sẵn sàng hỗ trợ tính toán phương án nâng hạ tối ưu, tiết kiệm nhiên liệu và đảm bảo an toàn tuyệt đối.
Tải file tài liệu: Catalog sơ đồ tải trọng của xe cẩu 50 tấn Kato KR-500 pdf
Xem thêm: Lái xe cẩu cần bằng gì ? Điều kiện học chứng chỉ lái xe cẩu chuyên nghiệp tại Việt Nam.
Tìm hiểu thêm: Cấu tạo xe cẩu và nguyên lý hoạt động của hệ thống thủy lực hiện đại.
Tham khảo: Thông số kỹ thuật xe cẩu 20 tấn Kato KR 20H dành cho các công trình vừa và nhỏ.
Việc tuân thủ nghiêm ngặt sơ đồ tải trọng cẩu 50 tấn không chỉ là yêu cầu pháp lý mà còn là đạo đức nghề nghiệp. OTO JAC Việt Nam cam kết đồng hành cùng quý khách hàng trong việc cung cấp các dòng xe đạt chuẩn kỹ thuật cao nhất. Chúc các bác tài và đơn vị vận tải luôn có những chuyến hàng an toàn, thuận buồm xuôi gió trên mọi công trình.
