Cấu Tạo Máy Phát Điện Ô Tô Chi Tiết Và Cách Bảo Dưỡng Chuẩn

Việc nắm vững cấu tạo máy phát điện ô tô giúp người dùng chủ động hơn trong việc vận hành xe. Đây là thành phần cốt lõi đảm bảo cung cấp năng lượng điện cho toàn bộ các thiết bị ngoại vi. Máy phát kết hợp cùng hệ thống đánh lửa và bình ắc quy tạo nên một chu trình khép kín hoàn hảo. Sự ổn định của bộ điều áp đóng vai trò quyết định đến tuổi thọ linh kiện.

Máy phát điện là thiết bị chuyển hóa cơ năng từ động cơ thành điện năng một chiều. Nó cung cấp điện cho đèn, hệ thống giải trí và nạp điện cho ắc quy.

Trước đây, ô tô sử dụng máy phát điện một chiều với hiệu suất thấp. Công nghệ hiện đại đã thay thế bằng máy phát điện xoay chiều nhờ tính ưu việt vượt trội.

Thiết bị này thường nằm ở phía trước động cơ và kết nối qua dây đai truyền động. Khi động cơ hoạt động, trục khuỷu sẽ kéo máy phát quay liên tục để sinh ra dòng điện.

Hình ảnh minh họa máy phát điện ô tô trong khoang máy thực tế

Tầm quan trọng của máy phát điện đối với xe hơi

Máy phát điện đóng vai trò như một nhà máy năng lượng thu nhỏ ngay trên phương tiện. Nó giải quyết bài toán cung cấp điện năng khi xe đang di chuyển trên đường dài.

Động cơ đốt trong chỉ tạo ra lực đẩy cơ khí để xe có thể lăn bánh. Máy phát sẽ tận dụng một phần lực này để duy trì hoạt động cho các cảm biến.

Chức năng thứ hai là điều chỉnh dòng điện từ xoay chiều sang một chiều thông dụng. Hầu hết các thiết bị điện tử trên xe chỉ tương thích với dòng điện DC ổn định.

Nếu không có bộ phận chỉnh lưu, các bản mạch điện tử nhạy cảm sẽ bị hỏng ngay lập tức. Máy phát đảm bảo mọi tín hiệu điều khiển luôn đạt độ chính xác cao nhất.

Khả năng chỉnh áp điện đầu ra cũng là một nhiệm vụ sống còn của thiết bị này. Tốc độ động cơ luôn thay đổi khiến cường độ dòng điện phát ra không hề ổn định.

Bộ tiết chế sẽ can thiệp để giữ mức điện áp luôn nằm trong ngưỡng an toàn nhất định. Điều này ngăn chặn hiện tượng quá áp gây cháy bóng đèn hoặc hỏng bình điện.

Sơ đồ mô tả vai trò của máy phát điện trong hệ thống cung cấp năng lượng

Phân tích cấu tạo máy phát điện ô tô chi tiết nhất

Cấu tạo của một chiếc máy phát điện hiện đại bao gồm nhiều linh kiện cơ khí và điện tử. Mỗi bộ phận đều có chức năng riêng biệt nhằm tối ưu hóa hiệu suất phát điện.

Stator là phần tĩnh gồm các cuộn dây đồng được quấn trên các lá thép kỹ thuật. Khi từ trường biến thiên đi qua, Stator sẽ sinh ra dòng điện xoay chiều ba pha.

Rotor là phần quay nằm bên trong Stator và được cấp điện để trở thành nam châm điện. Trục của Rotor được nối với puli để nhận lực truyền động từ động cơ chính.

Bộ chỉnh lưu hay còn gọi là cầu đi-ốt chịu trách nhiệm biến dòng AC thành dòng DC. Nó chỉ cho phép dòng điện đi theo một chiều duy nhất từ máy phát tới phụ tải.

Chổi than và cổ góp có nhiệm vụ truyền dẫn dòng điện kích từ vào cuộn dây của Rotor. Thành phần này cần có độ bền cao để chịu được ma sát khi quay ở tốc độ lớn.

Bộ điều áp điện tử là bộ não kiểm soát cường độ dòng điện đầu ra một cách tự động. Nó theo dõi điện áp của ắc quy để điều chỉnh dòng kích từ vào Rotor phù hợp.

Vỏ máy phát thường làm bằng hợp kim nhôm để hỗ trợ quá trình tản nhiệt hiệu quả. Các khe hở trên vỏ giúp gió lưu thông làm mát các cuộn dây bên trong máy.

Quạt làm mát được gắn trực tiếp trên trục máy để tạo ra luồng khí cưỡng bức liên tục. Khi máy vận hành ở công suất cao, nhiệt lượng sinh ra là rất lớn và cần giải tỏa.

Bạc đạn hỗ trợ trục Rotor quay mượt mà với ma sát tối thiểu trong thời gian dài. Chất lượng bạc đạn quyết định độ êm ái và tiếng ồn khi máy phát điện hoạt động.

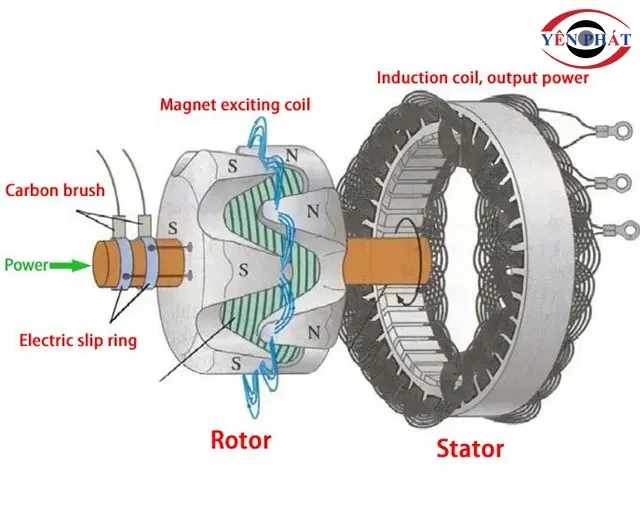

Cấu tạo chi tiết các thành phần bên trong của một máy phát điện xoay chiều

Nguyên lý vận hành của hệ thống phát điện trên ô tô

Nguyên lý hoạt động dựa trên hiện tượng cảm ứng điện từ được phát hiện bởi Faraday. Khi một dây dẫn chuyển động trong từ trường, một suất điện động sẽ được hình thành.

Trong máy phát ô tô, Rotor quay tạo ra một từ trường xoay liên tục quanh các cuộn dây. Sự thay đổi từ thông qua cuộn dây Stator kích thích các electron di chuyển tạo dòng điện.

Ban đầu, ắc quy sẽ cung cấp một dòng điện nhỏ để kích khởi từ trường cho Rotor. Sau khi máy phát đã đạt tốc độ cần thiết, nó sẽ tự cung cấp điện cho chính mình.

Dòng điện xoay chiều tạo ra từ Stator sẽ đi thẳng vào bộ chỉnh lưu đi-ốt. Tại đây, sáu đi-ốt sẽ làm việc để gộp các pha điện thành một dòng điện một chiều duy nhất.

Cường độ dòng điện phát ra tỉ lệ thuận với tốc độ quay của động cơ và từ trường. Khi bạn đạp ga mạnh, máy phát sẽ có xu hướng tạo ra điện áp cao hơn bình thường.

Lúc này, bộ tiết chế sẽ cảm nhận sự tăng vọt điện áp và giảm dòng điện kích từ. Từ trường yếu đi khiến điện áp đầu ra quay về mức an toàn từ 13.8V đến 14.2V.

Khi xe chạy ở chế độ không tải, máy phát vẫn đảm bảo nạp bù cho lượng điện đã mất. Quy trình này diễn ra liên tục và hoàn toàn tự động trong suốt hành trình.

Mọi sự cố trong chu trình này đều dẫn đến việc hệ thống điện bị tê liệt hoàn toàn. Do đó, việc hiểu rõ nguyên lý giúp tài xế nhận biết sớm các bất thường.

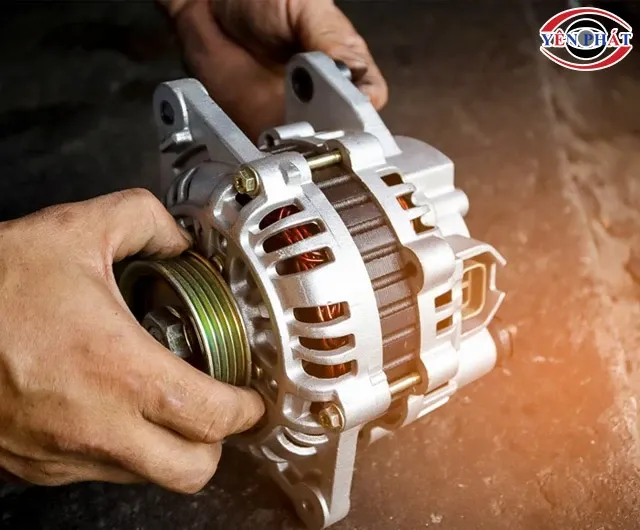

Mô phỏng cơ chế chuyển hóa năng lượng từ trục khuỷu sang điện năng

Các dấu hiệu cảnh báo máy phát điện đang gặp trục trặc

Nhận biết sớm các dấu hiệu hỏng hóc giúp chủ xe tránh được tình trạng xe chết máy giữa đường. Hệ thống điện luôn đưa ra những tín hiệu cảnh báo trước khi hỏng hoàn toàn.

Đèn pha xe bị mờ hoặc nhấp nháy là biểu hiện rõ ràng nhất của việc thiếu điện áp. Khi cường độ sáng thay đổi theo nhịp ga, chứng tỏ bộ điều áp đang có vấn đề.

Khởi động xe khó khăn thường khiến nhiều người lầm tưởng là do ắc quy đã quá cũ. Tuy nhiên, nếu máy phát không nạp đủ điện, ắc quy mới cũng sẽ nhanh chóng cạn kiệt.

Tiếng kêu rít hoặc tiếng lạch cạch phát ra từ khoang máy báo hiệu sự cố cơ khí nghiêm trọng. Có thể dây đai bị chùng hoặc bạc đạn của máy phát đã bị khô mỡ, mòn vẹt.

Mùi khét của cao su hoặc dây điện cháy là dấu hiệu của hiện tượng quá nhiệt nghiêm trọng. Dây đai ma sát quá mức hoặc cuộn dây đồng bị chập cháy sẽ tạo ra mùi này.

Đèn báo biểu tượng hình bình ắc quy trên bảng đồng hồ sáng lên khi xe đang chạy. Đây là thông báo khẩn cấp cho thấy hệ thống sạc đang không hoạt động hoặc sạc yếu.

Trong trường hợp này, bạn nên tắt bớt các thiết bị điện không cần thiết để tiết kiệm điện. Hãy di chuyển xe đến trung tâm bảo hành gần nhất để được kiểm tra chuyên sâu.

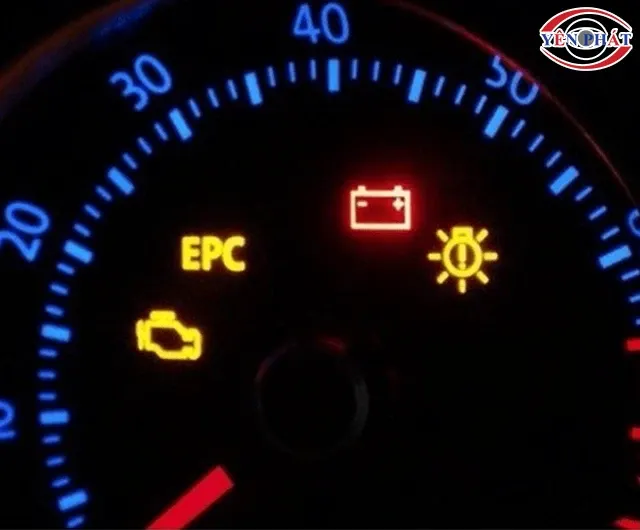

Cảnh báo lỗi máy phát điện thông qua hệ thống đèn tín hiệu trên taplo

Phân tích chuyên sâu về các lỗi thường gặp ở máy phát

Lỗi chổi than là một trong những nguyên nhân phổ biến nhất gây sụt giảm công suất phát điện. Sau thời gian dài sử dụng, chổi than bị mòn khiến tiếp xúc với cổ góp kém đi.

Bụi bẩn và dầu mỡ bám vào cổ góp cũng làm tăng điện trở, gây ra hiện tượng đánh lửa. Điều này không chỉ giảm hiệu suất mà còn có thể làm hỏng bộ chỉnh lưu đi-ốt.

Quá nhiệt là kẻ thù số một của các linh kiện điện tử bên trong máy phát điện ô tô. Khi quạt làm mát bị gãy cánh hoặc bụi bám quá dày, nhiệt độ sẽ tăng cao đột ngột.

Nhiệt độ cao làm lớp sơn cách điện trên cuộn dây bị bong tróc, gây ra hiện tượng chạm chập. Nếu không xử lý kịp thời, máy phát có thể bị cháy hoàn toàn và gây hỏa hoạn.

Bộ tiết chế điện tử có thể bị hỏng do sốc điện hoặc do tuổi thọ linh kiện bán dẫn. Khi đó, máy phát có thể không sạc hoặc sạc với điện áp quá cao gây nổ bình ắc quy.

Hiện tượng dây dẫn bị cháy xém do máy phát hoạt động quá tải hoặc tản nhiệt kém

Cuộn kích từ bị đứt hoặc chạm vỏ cũng là một lỗi kỹ thuật cực kỳ phức tạp. Lỗi này thường đòi hỏi thợ có tay nghề cao mới có thể quấn lại hoặc thay thế chính xác.

Khi từ trường không được thiết lập, máy phát sẽ trở thành một khối kim loại vô dụng trên xe. Việc kiểm tra định kỳ điện trở cuộn dây là cách tốt nhất để phòng ngừa sự cố này.

Mọi chi tiết nhỏ trong cấu tạo máy phát điện ô tô đều cần được chăm sóc kỹ lưỡng. Chỉ một linh kiện nhỏ bị lỗi cũng có thể kéo theo sự hỏng hóc của cả hệ thống.

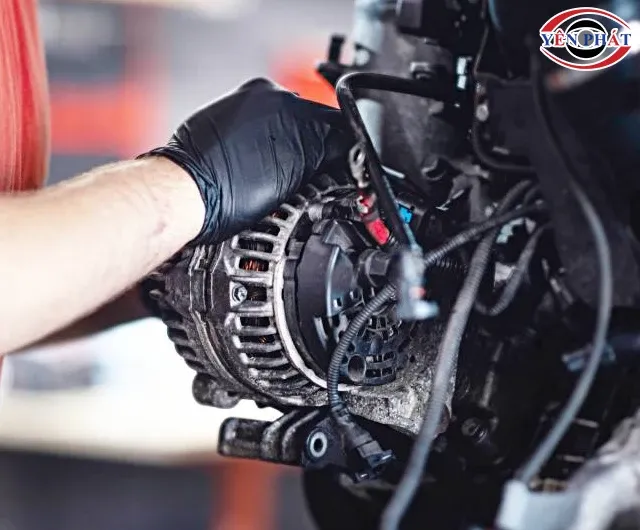

Lỗi kỹ thuật liên quan đến cuộn dây kích từ gây sụt áp hệ thống

Hướng dẫn các bước kiểm tra máy phát điện chuyên nghiệp

Để đánh giá chính xác tình trạng máy phát, thợ kỹ thuật thường sử dụng thiết bị đo chuyên dụng. Bạn cũng có thể tự thực hiện tại nhà nếu có một chiếc vôn kế kỹ thuật số.

Trước tiên, hãy đo điện áp của ắc quy khi động cơ đang ở trạng thái tắt hoàn toàn. Giá trị đo được nên nằm trong khoảng 12.4V đến 12.6V để đảm bảo ắc quy còn tốt.

Sau đó, nổ máy và để động cơ chạy ở chế độ không tải trong vài phút cho ổn định. Lúc này, điện áp đo tại hai cực ắc quy phải tăng lên mức trên 13V.

Bật toàn bộ các thiết bị điện như đèn pha, điều hòa và hệ thống âm thanh lên mức cao. Nếu điện áp vẫn giữ vững ở mức 13.5V đến 14.2V, máy phát của bạn đang hoạt động rất tốt.

Nếu điện áp tụt xuống dưới 13V, máy phát đang không đủ công suất cung cấp cho tải. Ngược lại, nếu điện áp vượt quá 15V, bộ tiết chế đã hỏng và cần thay thế ngay.

Bạn cũng nên quan sát dây đai truyền động xem có vết nứt hoặc dấu hiệu bị mòn hay không. Độ căng của dây đai phải vừa đủ, không quá lỏng gây trượt và không quá chặt gây hỏng bạc đạn.

Việc kiểm tra này nên được thực hiện mỗi khi thay dầu máy hoặc trước những chuyến đi xa. Sự cẩn thận này giúp bạn luôn làm chủ được tình trạng kỹ thuật của chiếc xế cưng.

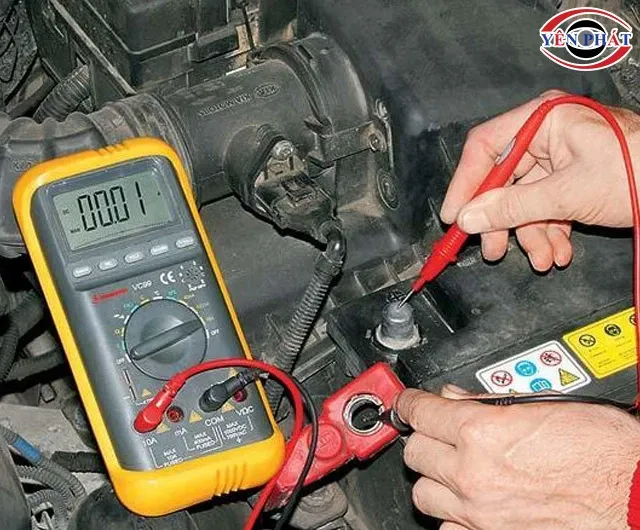

Sử dụng vôn kế để kiểm tra thông số sạc của máy phát điện trực tiếp trên xe

Lịch trình bảo dưỡng máy phát điện tối ưu cho chủ xe

Bảo dưỡng định kỳ là chìa khóa để kéo dài tuổi thọ cho mọi bộ phận trên xe hơi. Máy phát điện cần được kiểm tra định kỳ theo các mốc thời gian hoặc số km đã đi.

Mỗi 10.000 km, bạn nên vệ sinh bụi bẩn bên ngoài vỏ máy và kiểm tra độ căng dây đai. Bụi bẩn tích tụ có thể làm cản trở luồng khí làm mát và gây ra tiếng ồn lạ.

Sau 40.000 km, việc kiểm tra chổi than và cổ góp là công việc bắt buộc để tránh hỏng bất ngờ. Nếu chổi than mòn quá giới hạn cho phép, hãy thay thế bằng linh kiện chính hãng.

Tại otojac24h.com, chúng tôi luôn khuyến cáo khách hàng thực hiện bảo dưỡng tổng thể hệ thống sạc. Việc này bao gồm đo kiểm dòng rò và độ ổn định của dòng sạc dưới các mức tải khác nhau.

Đối với những xe thường xuyên di chuyển trong môi trường ngập nước, cần chú ý đến bộ chỉnh lưu. Nước bẩn có thể lọt vào gây oxy hóa các tiếp điểm điện và làm hỏng đi-ốt nhanh chóng.

Kiểm tra các đầu nối dây điện xem có bị lỏng hoặc rỉ sét hay không để đảm bảo truyền dẫn tốt. Một kết nối kém có thể sinh nhiệt tại điểm tiếp xúc và gây cháy chảy nhựa đầu cắm.

Bảo dưỡng đúng cách giúp máy phát hoạt động bền bỉ trong suốt vòng đời của phương tiện. Đừng đợi đến khi xe gặp sự cố mới bắt đầu quan tâm đến hệ thống cung cấp điện năng này.

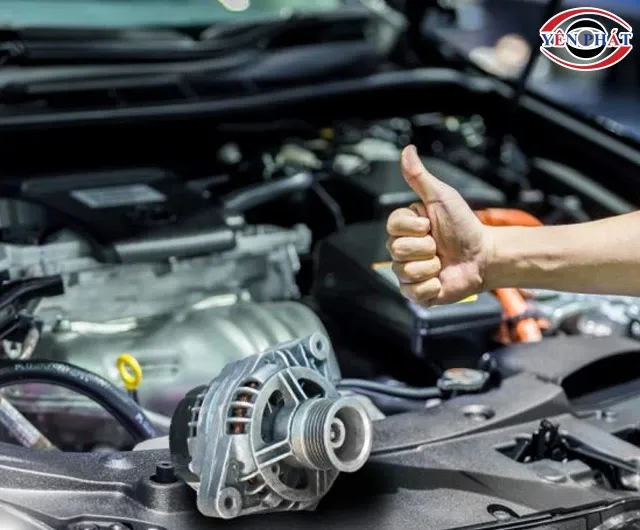

Quy trình bảo dưỡng chuyên nghiệp đảm bảo máy phát luôn trong tình trạng tốt nhất

Việc đại tu máy phát điện thường được thực hiện sau khoảng 100.000 km hoặc 5 năm sử dụng. Trong quá trình này, thợ sẽ tháo rời toàn bộ máy để thay mới bạc đạn và các vòng đệm.

Các cuộn dây sẽ được sơn lại lớp cách điện mới nếu phát hiện có dấu hiệu bị khô giòn. Puli máy phát cũng được kiểm tra độ rơ lắc để đảm bảo sự đồng tâm khi quay ở tốc độ cao.

Hệ thống làm mát của máy phát, bao gồm các cánh quạt, cần được làm sạch hoàn toàn. Mọi vật cản trong đường gió đều làm giảm khả năng giải nhiệt, dẫn tới giảm hiệu suất sạc điện.

Sau khi lắp ráp, máy phát phải được kiểm nghiệm trên bàn thử chuyên dụng trước khi lắp lên xe. Điều này đảm bảo các thông số kỹ thuật đầu ra hoàn toàn tương thích với yêu cầu của nhà sản xuất.

Việc bảo trì đúng kỹ thuật giúp bạn tiết kiệm chi phí sửa chữa lớn trong tương lai. Hãy luôn tuân thủ hướng dẫn của các chuyên gia để giữ cho hệ thống điện xe luôn ổn định.

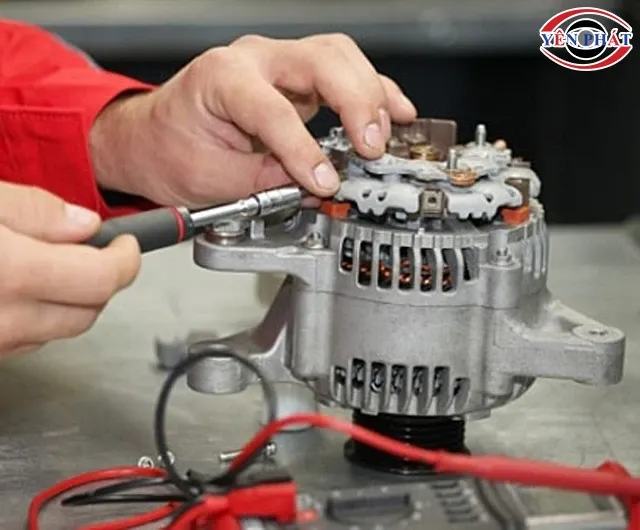

Các bước bảo trì chuyên sâu để kéo dài tuổi thọ cho thiết bị phát điện

Hiểu rõ cấu tạo máy phát điện ô tô và tuân thủ lịch trình bảo dưỡng là cách tốt nhất để bảo vệ phương tiện của bạn. Máy phát điện không chỉ là một linh kiện cơ khí, nó là trái tim cung cấp năng lượng cho mọi hoạt động thông minh trên xe. Việc chủ động kiểm tra các dấu hiệu hỏng hóc như đèn mờ, tiếng ồn hay mùi khét sẽ giúp bạn ngăn chặn những rủi ro đáng tiếc trên đường. Hãy luôn đảm bảo hệ thống sạc và bình ắc quy được phối hợp nhịp nhàng để tận hưởng những hành trình an toàn, trọn vẹn.
