Trong lĩnh vực thi công nền móng và vận tải nặng tại Việt Nam vào năm 2026, việc nắm vững bảng quy đổi tải trọng ép cọc không chỉ là yêu cầu kỹ thuật khắt khe mà còn là yếu tố sống còn đảm bảo an toàn công trình. Tại OTO JAC Việt Nam, chúng tôi hiểu rằng để vận chuyển một dàn máy Robot ép cọc hàng trăm tấn hoặc các lô cọc bê tông cốt thép tải trọng lớn, các đơn vị logistics cần một sự chính xác tuyệt đối từ khâu tính toán lực ép đến khâu lựa chọn phương tiện vận chuyển như dòng xe JAC A5 hay JAC K7 thế hệ mới.
1. Bản chất kỹ thuật của đồng hồ đo và bảng quy đổi tải trọng ép cọc
Đồng hồ ép cọc thực chất là một áp kế thủy lực, đo áp suất dầu bên trong piston của máy ép. Tuy nhiên, giá trị mà kỹ sư và đơn vị giám sát cần quan tâm không phải là áp suất (kg/cm²) mà là lực ép thực tế (tấn) tác động lên đầu cọc. Vì vậy, bảng quy đổi tải trọng ép cọc đóng vai trò là “cầu nối” toán học giữa số liệu hiển thị trên mặt đồng hồ và khả năng chịu tải thực tế của nền đất.
Việc thiết lập bảng quy đổi tải trọng ép cọc dựa trên nguyên lý vật lý cơ bản: $F = P times S$. Trong đó, $F$ là lực ép, $P$ là áp suất hiển thị trên đồng hồ và $S$ là tổng diện tích của mặt cắt piston thủy lực. Một sai sót nhỏ trong việc tra cứu bảng hay sai số của đồng hồ chưa kiểm định có thể dẫn đến hậu quả nghiêm trọng như gãy cọc, lún nền hoặc hư hỏng hệ thống khung gầm của máy ép.
Đồng hồ đo áp lực thủy lực và bảng quy đổi tải trọng ép cọc 2026
2. Tầm quan trọng của việc tra cứu bảng quy đổi trong giám sát công trình
Tại các dự án trọng điểm mà OTO JAC Miền Bắc từng cung cấp xe đầu kéo chuyển máy công trình, chúng tôi nhận thấy việc kiểm soát lực ép thông qua bảng quy đổi tải trọng ép cọc giúp chủ đầu tư tối ưu hóa chi phí vật liệu. Thay vì ép cọc “mù” theo cảm giác, việc dựa vào dữ liệu chính xác giúp xác định chính xác thời điểm dừng ép khi cọc đã đạt đến tầng đất cứng (đối với cọc chống) hoặc đạt đủ ma sát (đối với cọc ma sát).
Sử dụng bảng quy đổi tải trọng ép cọc giúp đơn vị thi công:
- Đảm bảo tính chính xác: Chuyển đổi nhanh chóng các thông số kỹ thuật phức tạp thành con số tấn thực tế.
- Tuân thủ thiết kế: Đạt mức $Pmin$ và $Pmax$ theo chỉ dẫn của tư vấn thiết kế, tránh làm hỏng cấu trúc cọc bê tông.
- An toàn thiết bị: Giám sát áp suất dầu không vượt quá ngưỡng chịu đựng của gioăng phớt và hệ thống thủy lực trên máy Neo, máy Robot.
- Minh bạch dữ liệu: Cung cấp cơ sở nhật ký thi công rõ ràng cho công tác nghiệm thu sau này.
Bảng quy đổi lực ép đầu cọc D14 chi tiết
3. Phân loại bảng quy đổi theo các hệ máy ép phổ biến năm 2026
Tùy vào quy mô dự án và hạ tầng giao thông, các đơn vị sẽ sử dụng các loại máy khác nhau. Mỗi loại máy đều yêu cầu một bảng quy đổi tải trọng ép cọc riêng biệt phù hợp với tiết diện piston đặc thù của nhà sản xuất.
3.1. Hệ máy ép Neo (Tải trọng 40t – 50t)
Máy Neo là sự lựa chọn tối ưu cho các công trình nhà phố, ngõ nhỏ nơi mà xe tải JAC X150 (1.5 tấn) có thể luồn lách vận chuyển linh kiện. Lực ép của máy Neo thường được giới hạn bởi khả năng chịu nhổ của các cánh neo khoan sâu dưới đất. Bảng quy đổi tải trọng ép cọc cho máy Neo thường hiển thị các dải áp suất thấp, đòi hỏi độ nhạy và độ chính xác của đồng hồ phải rất cao để tránh làm nát đầu cọc ly tâm.

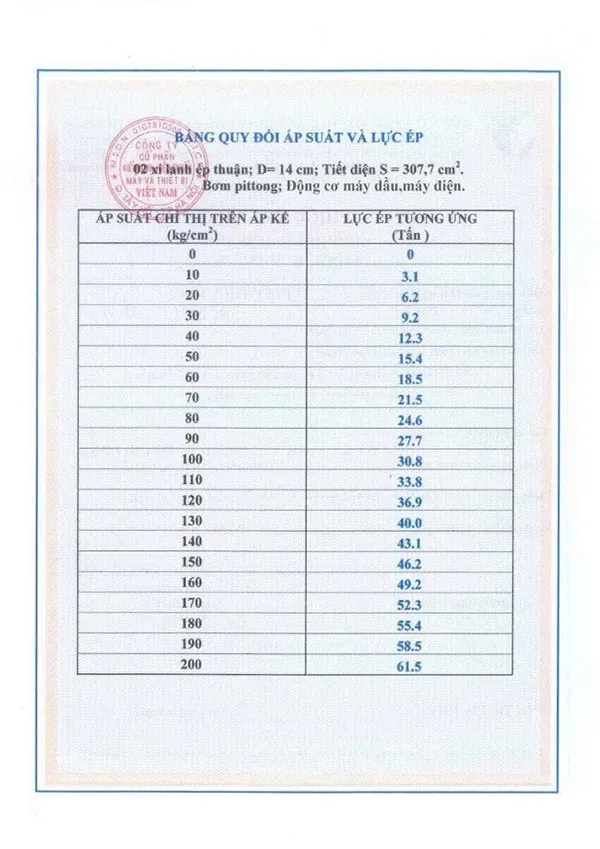

Cách tính lực ép từ đồng hồ sang tấn cho máy Neo
3.2. Hệ máy ép Chất Tải (Tải trọng 60t – 150t)
Đây là phương pháp sử dụng các khối đối trọng (sắt hoặc bê tông) để tạo lực ép. Đối với hệ máy này, việc vận chuyển các khối tải đòi hỏi lực lượng xe tải nặng hùng hậu. Tại OTO JAC, dòng xe JAC A5 4 chân (8×4) với động cơ Yuchai/Cummins mạnh mẽ thường được khách hàng ưu tiên để vận tải các khối đối trọng này đến công trường. Bảng quy đổi tải trọng ép cọc của máy tải phải tính toán đến cả trọng lượng bản thân của khung dàn và kích thủy lực.

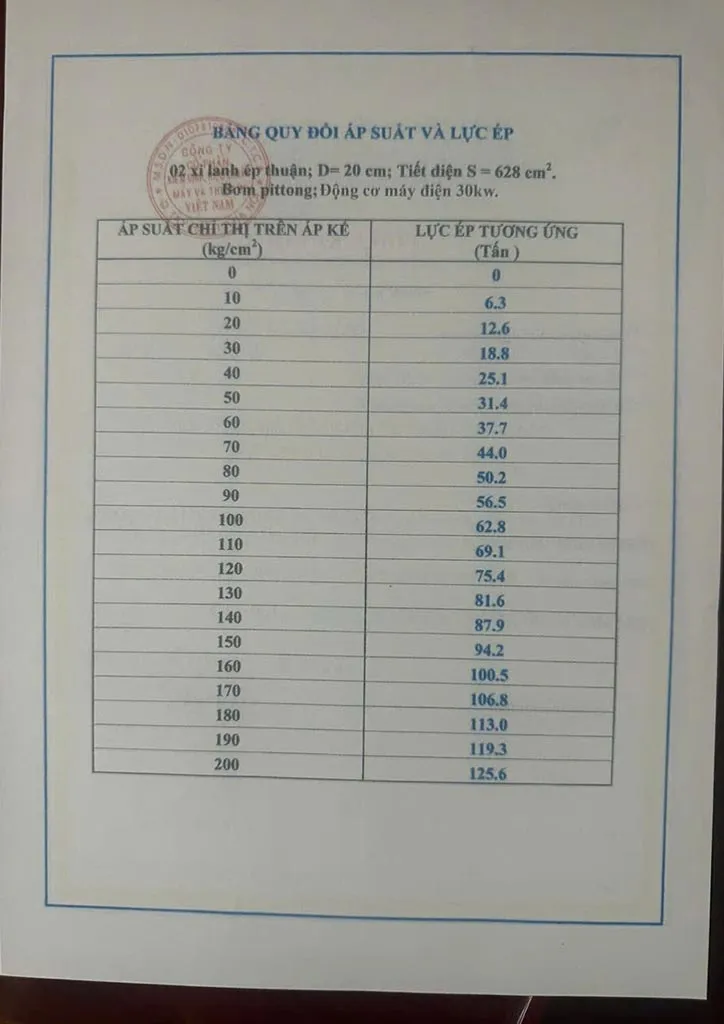

Bảng quy đổi tải trọng ép cọc dành cho giàn máy chất tải
3.3. Hệ máy Robot ép cọc (Tải trọng lên tới 460t – 600t)
Là đỉnh cao của công nghệ thi công nền móng năm 2026, máy Robot có khả năng tự di chuyển và ép cọc tự động. Với tải trọng “khủng”, máy Robot thường được module hóa để vận chuyển bằng xe đầu kéo JAC K7 chuyên dụng. Bảng quy đổi tải trọng ép cọc cho Robot thường tích hợp thẳng vào phần mềm quản lý trên máy, cho phép in phiếu kết quả lực ép ngay sau khi kết thúc một tim cọc.
Thông số kỹ thuật bảng quy đổi máy Robot ép cọc 200 tấn
4. Đặc tính kỹ thuật xe JAC vận tải thiết bị ép cọc chuyên dụng
Để đưa được những thiết bị có bảng quy đổi tải trọng ép cọc hàng trăm tấn ra công trường, năng lực vận chuyển là yếu tố then chốt. Dưới đây là thông số dòng xe chủ lực tại OTO JAC Việt Nam phục vụ ngành thi công nền móng.
Bảng thông số kỹ thuật xe tải JAC A5 4 Chân (Lựa chọn số 1 cho đơn vị ép cọc)
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | JAC A5 8×4 (Nhập khẩu nguyên chiếc) |
| Động cơ | Yuchai YC6L350-50 (Euro 5) |
| Dung tích xi lanh | 8.424 cm3 |
| Công suất cực đại | 350HP / 2.200 rpm |
| Mô-men xoắn cực đại | 1.400 Nm tại 1.200-1.600 rpm |
| Tải trọng cho phép | 17.900 kg (Chưa tính quá tải cho phép) |
| Kích thước thùng (DxRxC) | 9.700 x 2.360 x 2.150 mm |
| Lốp xe | 12R22.5 (Lốp không săm) |
| Hệ thống an toàn | Phanh ABS, Chassis 2 lớp (8+5mm) |
Với cấu trúc chassis dập nguội dưới áp lực 6.000 tấn, xe JAC A5 đảm bảo không bị vặn xoắn khi chở các loại máy ép nặng. Đặc biệt, momen xoắn lớn từ dải vòng tua thấp giúp xe dễ dàng ra vào các công trường lầy lội – nơi mà việc tra cứu bảng quy đổi tải trọng ép cọc đang diễn ra hối hả.
5. Hướng dẫn đọc và kiểm tra bảng quy đổi tải trọng ép cọc thực tế
Dành cho những bác tài hoặc kỹ sư mới vào nghề, quy trình sử dụng bảng quy đổi tải trọng ép cọc cần tuân thủ 4 bước “vàng”:
- Kiểm tra tính pháp lý: Bảng quy đổi phải đi kèm với giấy kiểm định đồng hồ và kích thủy lực còn hiệu lực (thường là 6 tháng hoặc 1 năm) do các trung tâm đo lường như Quatest cung cấp.
- Xác định diện tích Piston (S): Tra cứu hồ sơ máy để biết con số $S$ chính xác. Một máy ép 200 tấn có thể có 2 hoặc 4 xi lanh thủy lực.
- Tra cứu dải áp suất: Nhìn trên mặt đồng hồ, ghi chép số kg/cm² (hoặc Bar/Mpa) sau đó đối chiếu theo cột tương ứng trong bảng quy đổi tải trọng ép cọc để tìm ra trị số lực P (tấn).
- Hiệu chỉnh hệ số ma sát: Trong một số trường hợp máy cũ, cần trừ đi 5-10% lực tổn hao do ma sát trong hệ thống xi lanh để có kết quả thực tế chính xác nhất.
Tại OTO JAC Miền Bắc, khi bàn giao các dòng xe tải gắn cẩu (để cẩu cọc bê tông), chúng tôi luôn khuyến cáo khách hàng về sự tương quan giữa sức nâng của cẩu và tải trọng cọc đã được tính toán qua bảng quy đổi nhằm tránh tình trạng lật xe hoặc quá tải trục.
6. Lưu ý về an toàn và rủi ro khi sai lệch dữ liệu quy đổi
Năm 2026, các tiêu chuẩn TCVN về thi công cọc bê tông yêu cầu sự nghiêm ngặt tuyệt đối. Nếu bảng quy đổi tải trọng ép cọc bị sai sót hoặc sử dụng bảng của máy này cho máy khác (sai diện tích piston), hậu quả sẽ cực kỳ nghiêm trọng:
- Rủi ro tài chính: Cọc không đạt tải dẫn đến sụt lún công trình trong tương lai, chi phí đền bù và xử lý móng có thể gấp 10 lần giá trị hợp đồng ban đầu.
- Rủi ro kỹ thuật: Ép quá tải khiến cọc bê tông bị nứt ngầm bên dưới lòng đất (nứt thân cọc), mắt thường không thể thấy nhưng khả năng chịu lực mất đi hoàn toàn.
- An toàn lao động: Áp suất dầu vượt ngưỡng cho phép ghi trong bảng quy đổi tải trọng ép cọc có thể làm nổ ống dầu cao áp, gây nguy hiểm cho nhân công vận hành quanh khu vực giàn ép.
Chúng tôi tư vấn khách hàng nên chọn các đơn vị thi công uy tín, có máy móc đời mới và định kỳ kiểm định đồng hồ tại các đơn vị có chức năng.
7. Báo giá thi công ép cọc bê tông tham khảo 2026
Dưới đây là mức giá nhân công và vật tư tham khảo tại khu vực Miền Bắc. Giá thực tế sẽ phụ thuộc vào vị trí địa lý và biến động giá xăng dầu cho vận tải JAC.
7.1. Đơn giá nhân công thi công (Tham khảo)
- Giàn máy Neo (Lực ép 40t – 50t):
- Khối lượng > 300m: 40.000 VNĐ/md – 45.000 VNĐ/md.
- Khối lượng < 300m (Trọn gói): 12.000.000 VNĐ – 16.000.000 VNĐ/công trình.
- Giàn máy Chất Tải (Lực ép 60t – 150t):
- Khối lượng > 1000m: 55.000 VNĐ/md – 65.000 VNĐ/md.
- Khối lượng < 1000m (Trọn gói): 55.000.000 VNĐ – 75.000.000 VNĐ/công trình.
- Giàn máy Robot tự hành (Tải trọng lên đến 460t):
- Dưới 3000m: 45.000 VNĐ/md – 65.000 VNĐ/md.
- Trên 3000m: Thỏa thuận theo tiến độ và hợp đồng logistics vận chuyển bằng đầu kéo JAC K7.
Lưu ý: Báo giá trên chỉ mang tính chất tham khảo tại thời điểm năm 2026. Để nhận báo giá chi tiết và phương án vận chuyển thiết bị tối ưu bằng xe JAC, quý khách vui lòng liên hệ trực tiếp.
Việc hiểu và vận dụng đúng bảng quy đổi tải trọng ép cọc là minh chứng cho sự chuyên nghiệp của nhà thầu. Đồng hành cùng các công trình nền móng vững chắc, OTO JAC Việt Nam cam kết cung cấp những dòng xe tải nặng, xe đầu kéo đạt tiêu chuẩn Euro 5, Euro 6 mạnh mẽ, bền bỉ để vận chuyển sứ mệnh kiến tạo tương lai. Sự kết hợp giữa dữ liệu kỹ thuật chuẩn xác và phương tiện vận tải hiện đại chính là chìa khóa thành công cho mọi dự án xây dựng năm 2026.
