Bản Vẽ Thiết Kế Xe Ô Tô: Hướng Dẫn Lắp Đặt Cầu Nâng Chuẩn Xác

Bản vẽ thiết kế xe ô tô đóng vai trò cực kỳ quan trọng trong nhiều lĩnh vực, đặc biệt là khi thi công các thiết bị chuyên dụng như cầu nâng rửa xe. Việc hiểu rõ và áp dụng đúng bản vẽ thiết kế giúp đảm bảo quá trình lắp đặt diễn ra chính xác, an toàn và hiệu quả. Bài viết này sẽ đi sâu vào tầm quan trọng của bản vẽ thiết kế cầu nâng 1 trụ, các loại bản vẽ phổ biến, và những lưu ý cần thiết để thi công đúng kỹ thuật. Nắm vững kiến thức này sẽ giúp bạn tối ưu hóa không gian và vận hành hệ thống rửa xe một cách chuyên nghiệp.

Tầm Quan Trọng Của Bản Vẽ Thiết Kế Cầu Nâng 1 Trụ Rửa Xe Ô Tô

Cầu nâng rửa xe ô tô là thiết bị không thể thiếu tại các gara và trung tâm chăm sóc xe hiện đại. Thiết bị này giúp nâng xe lên cao, tạo điều kiện thuận lợi cho việc vệ sinh gầm xe và các bộ phận khó tiếp cận. Trên thị trường hiện có hai loại cầu nâng chính: cầu nâng Ấn Độ và cầu nâng Việt Nam. Dù có hình thức tương tự, chúng vẫn có những khác biệt đáng kể.

bản vẽ thiết kế cầu nâng 1 trụ rửa xe ô tô

Sự khác biệt rõ rệt nhất nằm ở chiều dài ty nâng. Cầu nâng Ấn Độ thường có ty nâng dài 2,2 mét, trong khi ty nâng của cầu Việt Nam chỉ dài 2,1 mét. Chênh lệch 0,1 mét này ảnh hưởng trực tiếp đến độ sâu cần thiết của hố móng. Ngoài ra, bàn nâng cũng có hai loại: lắp nổi trên mặt nền và lắp âm nền, mỗi loại lại có kiểu dáng và kích thước riêng biệt.

Quá trình lắp đặt cầu nâng đòi hỏi sự cẩn thận cao độ. Việc bố trí không gian phải phù hợp với diện tích mặt bằng của tiệm rửa xe. Một sai sót nhỏ trong khâu này có thể ảnh hưởng lớn đến quá trình sử dụng sau này. Để đảm bảo thi công đúng chuẩn, hiệu quả và dễ dàng nhất, bản vẽ thiết kế cầu nâng 1 trụ chính là giải pháp tối ưu.

Thực tế, các doanh nghiệp cung cấp cầu nâng sẽ gửi kèm bản vẽ chi tiết trước khi thi công hố móng. Chuyên viên kỹ thuật cũng sẽ tư vấn cụ thể để khách hàng nắm rõ quy trình. Điều này giúp đảm bảo mọi công đoạn được thực hiện theo đúng tiêu chuẩn kỹ thuật.

Các Loại Bản Vẽ Thiết Kế Cầu Nâng Rửa Xe Ô Tô 1 Trụ

Bản vẽ thiết kế cầu nâng rửa xe ô tô 1 trụ thường được chia thành hai loại chính, tương ứng với phương pháp lắp đặt. Mỗi loại bản vẽ sẽ có những yêu cầu kỹ thuật riêng về hố móng và kích thước. Việc tuân thủ bản vẽ là điều kiện tiên quyết để đảm bảo an toàn và hiệu suất hoạt động của cầu nâng.

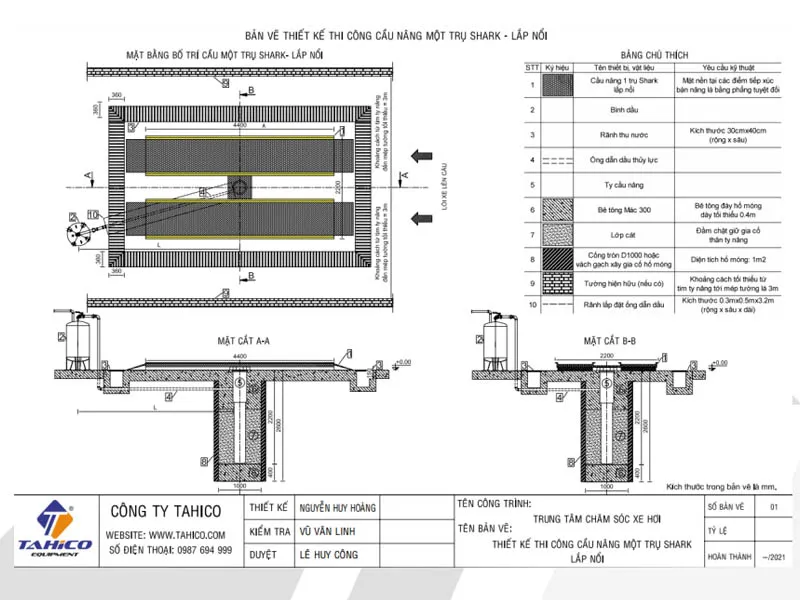

Bản Vẽ Thiết Kế Cho Cầu Nâng Ô Tô Lắp Nổi

Cầu nâng lắp nổi là loại phổ biến, được đặt trực tiếp trên mặt nền. Khi thi công loại này, điều quan trọng nhất là phải thiết kế một hố móng vững chắc, đảm bảo chất lượng. Điều này giúp phòng ngừa tình trạng sụt lún có thể xảy ra trong quá trình sử dụng. Ngoài ra, cần kiểm tra kỹ chiều dài ty nâng trên bản vẽ để lắp đặt chính xác.

Cầu Nâng Ấn Độ Lắp Nổi

Đối với cầu nâng Ấn Độ lắp nổi, hố móng cần được đào rộng khoảng 1,2 mét. Yêu cầu chiều sâu hố móng là 2,5 mét. Sau đó, cần gia cố bằng bê tông cốt thép dày khoảng 30-35 cm để đảm bảo độ bền. Chiều cao từ mặt nền hoàn thiện xuống mặt đáy bê tông nên đạt khoảng 2,2 mét.

Cầu Nâng Việt Nam Lắp Nổi

bản vẽ thiết kế cầu nâng 1 trụ rửa xe ô tô

Với cầu nâng Việt Nam lắp nổi, độ sâu hố móng chỉ cần 2,4 mét. Tương tự, một lớp bê tông dày 30cm sẽ được đổ để tạo nền móng vững chắc. Chiều cao từ mặt nền xuống mặt đáy bê tông cần đạt 2,1 mét.

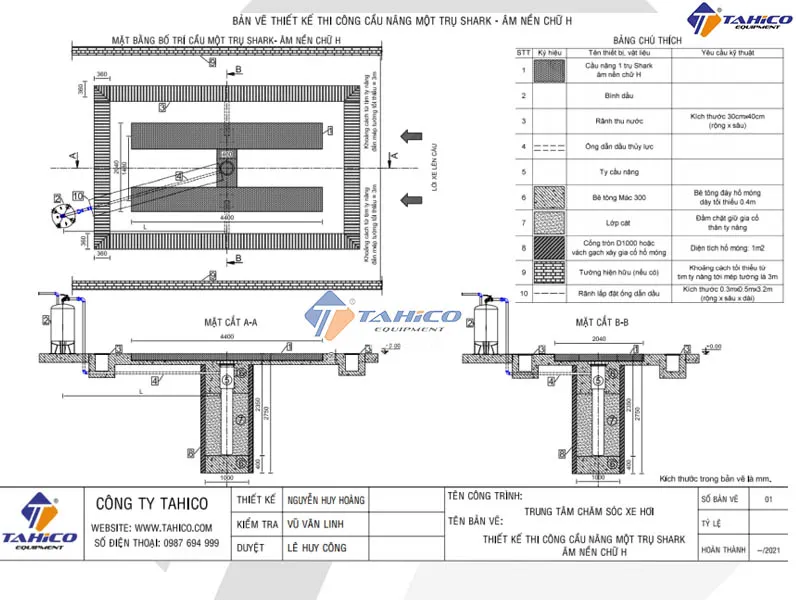

Bản Vẽ Thiết Kế Cho Cầu Nâng Ô Tô Lắp Âm Nền

Cầu nâng lắp âm nền đòi hỏi kỹ thuật cao và độ chính xác tuyệt đối về kích thước. Mục tiêu là đảm bảo khi hạ cầu, bàn nâng sẽ vừa khít với mặt nền. Do đó, độ khó trong thi công loại này thường cao hơn.

Cầu Nâng Ấn Độ Lắp Âm Nền

bản vẽ thiết kế cầu nâng 1 trụ rửa xe ô tô

Khi đào hố móng cho cầu nâng Ấn Độ lắp âm nền, cần kiểm tra kỹ chất đất. Nếu là đất dễ sụt lún, độ sâu đào có thể nông hơn, khoảng 2,50 mét. Với đất ổn định, độ sâu trung bình là 2,65 mét. Tiếp theo, đổ lớp bê tông cốt thép mác 300 dày 30cm. Độ cao từ mặt nền hoàn thiện xuống mặt đáy bê tông nên là 2,35 mét. Con số này được tính từ chiều dài ty nâng 2,2 mét cộng với 15cm chiều cao bàn nâng âm nền.

Cầu Nâng Việt Nam Lắp Âm Nền

Chiều dài ty nâng của cầu Việt Nam là 2,1 mét. Cộng thêm chiều cao bàn nâng âm nền 15cm, tổng độ sâu từ mặt nền hoàn thiện đến mặt đáy bê tông là 2,25 mét. Việc tính toán chính xác các kích thước này là rất quan trọng.

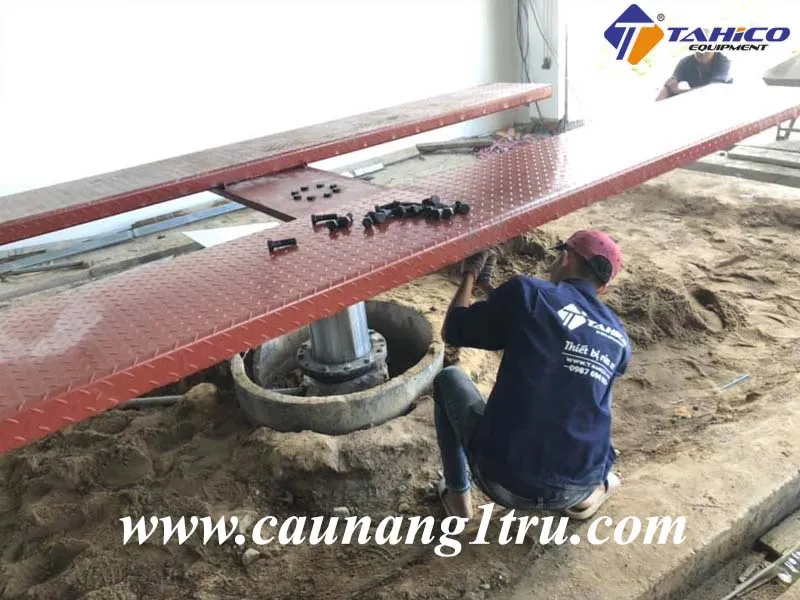

Dịch Vụ Lắp Đặt Cầu Nâng 1 Trụ Chuyên Nghiệp

Việc lắp đặt cầu nâng 1 trụ đòi hỏi kinh nghiệm và sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Các đơn vị cung cấp dịch vụ chuyên nghiệp như Tahico Equipment không chỉ cung cấp thiết bị mới mà còn hỗ trợ lắp đặt cầu nâng cũ. Họ cũng cung cấp linh phụ kiện cần thiết khi khách hàng có nhu cầu.

bản vẽ thiết kế cầu nâng 1 trụ rửa xe ô tô

Khi khách hàng cần lắp đặt lại cầu nâng một trụ rửa xe ô tô, nhân viên công ty sẽ hướng dẫn chi tiết. Quy trình này bao gồm từ khâu làm móng cho đến khi hoàn thiện lắp đặt. Điều này đảm bảo rằng mọi công đoạn đều được thực hiện đúng cách.

Tư Vấn Lắp Đặt Chuyên Sâu

Trong một số trường hợp đặc biệt, như nền móng yếu hoặc khu vực gần biển, sông, ao hồ, quá trình làm móng cần được thực hiện cực kỳ kỹ lưỡng. Nền móng phải đáp ứng các yêu cầu kỹ thuật nghiêm ngặt để đảm bảo an toàn khi sử dụng. Các nhà cung cấp uy tín sẽ chỉ tiến hành lắp đặt nếu nền móng đạt chuẩn.

bản vẽ thiết kế cầu nâng 1 trụ rửa xe ô tô

Điều này không phải là gây khó khăn cho khách hàng, mà là để đảm bảo an toàn tối đa và bảo quản ty nâng được tốt hơn. Khách hàng cần cung cấp thông số kỹ thuật của ty nâng trước khi lắp đặt. Dựa trên thông tin này, nhân viên công ty sẽ cung cấp bản vẽ móng phù hợp và hướng dẫn làm hố móng cầu nâng rửa xe 1 trụ.

Khi hố móng và bê tông mặt nền đã đạt yêu cầu kỹ thuật, nhân viên sẽ sắp xếp thời gian xuống lắp đặt. Quy trình này đảm bảo rằng mọi khía cạnh kỹ thuật đều được kiểm soát chặt chẽ.

bản vẽ thiết kế cầu nâng 1 trụ rửa xe ô tô

Việc nắm vững bản vẽ thiết kế xe ô tô nói chung và bản vẽ thiết kế cầu nâng 1 trụ nói riêng là yếu tố then chốt để đảm bảo một hệ thống rửa xe hoạt động hiệu quả và an toàn. Nếu có bất kỳ thắc mắc nào, đừng ngần ngại liên hệ hotline 0987694999 hoặc truy cập website caunang1tru.com để được tư vấn chi tiết.
